Type-c母座,你不得不知道的知识

发布日期:2023-02-27浏览次数:

首先从接口与速度来看:



【常见接口形状】



从接口形状来分,虽然每一篇Type-C科普都要列举好多,但实际上常用的USB接口的形状主要分为USB-A/B/C三类接口:



TypeA:即我们常见的标准USB大口,主流的可以分为USB2.0速度(几十M/S)和USB3.0速度(上百M/S),事实上目前有少量Type-A为USB3.1 10Gbps速度,常见于新的台式机主板上。



TypeB:常见于打印机以及带触摸和USB接口的显示器,日常使用频率低。



Type-C:今天的主角,目前绝大多数手机的充电/数据接口,有些还同时是手机的耳机接口(乐视,小米)以及视频输出接口(华为Mate10、三星S8/S9、Lumia950、坚果R1、Pro2S)。同时也是2015款12英寸Macbook后苹果全系新笔记本的主要接口。



而除此之外,刚才提到的Type-B虽然应用场景很少。但是他的分支之一,Micro B,却是在USB-C到来之前统治着大多数移动设备的接口标准。至今仍有很多采用MicroB的设备服役,包括极个别新品手机。



MircoB分为MicroB 2.0和MicroB 3.0,外观区别就是MircroB3.0是基于2.0接口更宽。MicroB 2.0的线可以插入MicroB 3.0的口,反之则不行。



接口较窄的MicroB 2.0的是USB2.0速度,常见于2014年及以前的大部分安卓和WP手机,以及目前极个别品牌的手机中。目前好多蓝牙耳机和充电宝等外设依旧有使用,目前在移动折别领域与Type-C可以说是互占半壁江山。



而接口较宽的MicroB 3.0在手机只存在了很短的时间就消失了,三星S5、三星Note3是手机里少有的搭载MicroB 3.0接口的智能手机。目前在USB3.0的移动硬盘中广泛采用。由于该接口过于扁长,多次插拔后故障率较高,预计未来会全面被USB-C接口取代。



而除了上述几种,其实还有好多USB接口类型。但是我们常见的就是这几种,因此不再赘述太小众的,感兴趣的可以看图自行了解。而由这张图以及上面对几种主流USB接口的描述,我们也可以看出Type-C接口的优势所在。



没有了Type-C接口 你的笔记本会怎样?



首先,相比传统USB接口,Type-C的接口形态是正反面完全一致,因为无论是如何插入接口中都不会插错。相比于同样细长的MicroB系列接口,接口更简单,降低了故障率。



其次,相对于其他的A/B接口,在USB-C没有Mini/Micro之分,所有的C型接口造型都是统一的,通用性很强。不过这个前提是USB-C设备足够普及,否则反而添乱。



最后,从MicroB的2.0和3.0两种接口我们可以看出,传统USB接口在不同带宽和定义下,由于针脚需要,会呈现不同的外在形态。而USB-C型接口则无论USB2.0速度还是3.0(3.1Gen1)、3.1Gen2、雷电3,整个接口形状都不会改变。



万金油还是摆设?起底笔记本Type-C现状

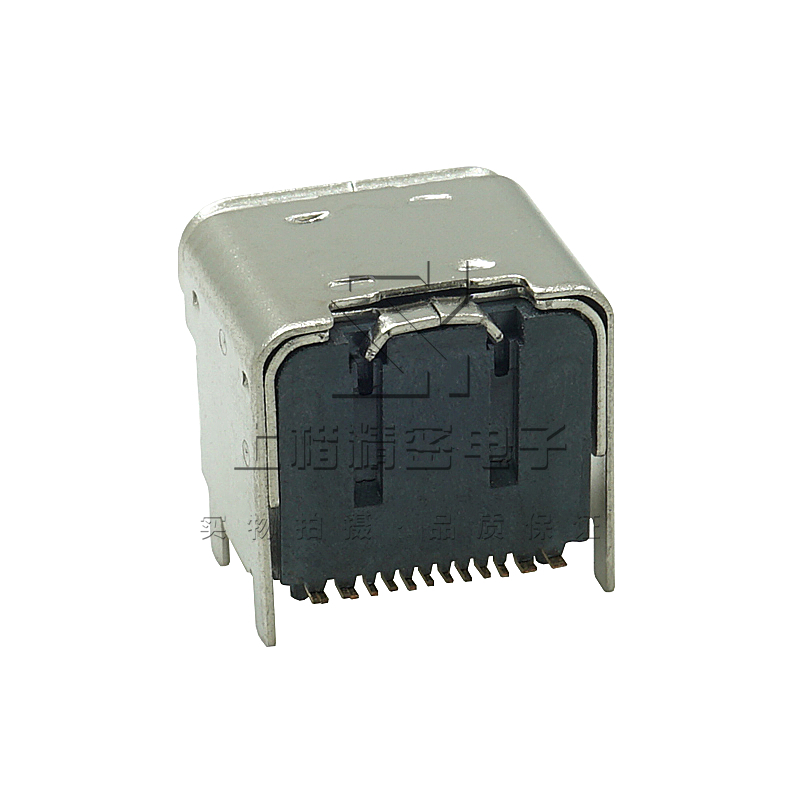

USB Type-C接口的公母口



有关Type-C,它仅作为接口的作用,一句话:体积小通用强还可以正插反插都不纠结。所以仅作为接口来看,Type-C接口的意义就在于更好的使用体验 。



【常见的USB速度、带宽水平(3.1 Gen1与3.1 Gen2)】



虽然USB发展已经很久了,但是目前主流且在Type-C接口中存在过的就只有:USB2.0、USB3.0(3.1 Gen1)、USB3.1 Gen2。而我们过去和现在使用的大部分手机的数据接口基本为USB2.0标准的速度,理论带宽数为480Mbps,换算成MB/S速度单位的过程如下:



480➗8✖0.8=48 MB/S



最后乘以0.8是8bit/10bit传输折损值,在不考虑更精细误差情况下,我们为了大家更直观,之后的计算统一采用这个方法。说到USB2.0,现在很多人的老式U盘2.0就是。因而在对电脑拷贝数据时,读写一般不会超过40M/S,拷大文件很难受。



而之后诞生的USB3.0(后被强行划归USB3.1 Gen1系列),其带宽提升到了5Gbps:



5➗8✖0.8=0.5GB/S



500MB/S的传输速度相比2.0提升了10倍,这也就是很多厂商宣传3.1 Type-C接口时的小心思,“传输速度是上一代的10倍”,USB2.0被“强行上一代”。所以下次再有宣传3.1 10倍速度的文案,大家看看就好。







而真正意义的USB3.1(Gen2)带宽,则达到了10Gbps。按照上述换算理论上可以实现1GB/S的传输速度,可以说是相当惊人了。不过实际上,由于真USB3.1标准采用的是全新的128b/132b的编码传输方式,相比于USB3.0和2.0的8b/10b,传输中的折损大大降低!所以按照最理想情况,USB3.1 Gen2的传输速度计算为:



10➗8✖128/132≈1.21GB/S



而即使是由于线缆不过关等因素造成达不到这样的低折损,理论性能仍可以达到1GB/S。大家可以脑补,一部720P高清电影几秒内传完是怎样的体验。但是结合目前的硬件状态来看,3.1 Gen2的速度对于多数使用场景显得不上不下,有些鸡肋,这个稍后单独讲到。



而去年刚刚亮相的USB3.2,理论带宽可以达到20Gbps,将全面采用USB-C接口而放弃其他形式存在。但是目前的3.2还处在概念阶段,展示出来的原型机还不成熟,没有成型的主控和其他配套方案,所以暂时不作讨论。



所以从传输速度角度来看,USB-C只是设计上允许更高的带宽加入,并不代表所有Type-C设备一定是高速的。但在未来更高带宽的USB及其他传输标准中,Type-C接口将成为主要的承载方式。



说到这里,主流的接口形状和主流的USB速度全都齐活了。针对很多人误会的Type-C = USB3.1,我觉得简单的说“不是”已经没有什么澄清作用了,只好如下说明:



1. Type-C接口有可能是USB2.0速度或者USB3.0/3.1速度:在手机上多数为USB2.0速度,而在PC上目前C口至少为USB3.0/3.1速度;



2. Type-A的标准USB接口在台式机部分主板上,也可以支持USB3.1 Gen2(10Gbps)的传输速度



上述两条应该可以基本让大家明白,USB接口形态与其传输速度之间是没有的绑定关系的。对Type-C感兴趣的朋友,以后请不要看到笔记本有Type-C,就兴奋地下单购买全能扩展坞,他有可能只是个变换了形态的USB3.0接口而已。



万金油还是摆设?起底笔记本Type-C现状



以上就是从常规的数据传输意义上,对常见USB带宽以及USB接口的情况介绍。下面我们将开始接触所谓”不常见“,但又是Type-C接口真正意义上区别于前几代接口的重要使用场景。之前对于笔记本Type-C无感的朋友,也许会因为下一部分描述而对这个神奇的接口种草,比如中了毒的我。
